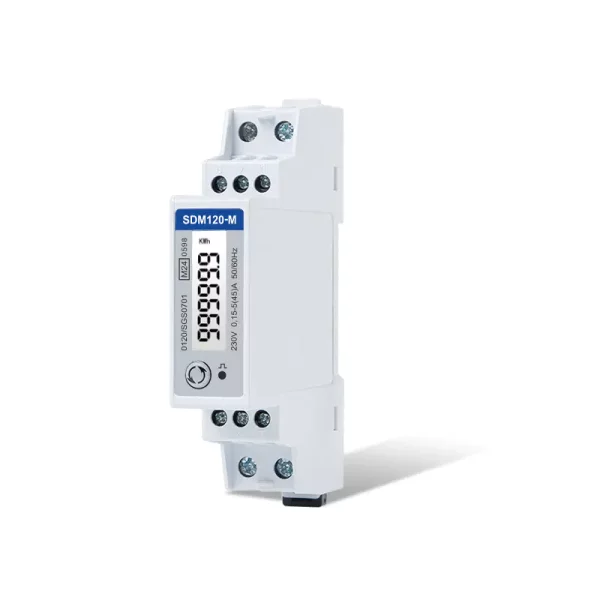

MID-zugelassener, digitaler Wechselstromzähler mit beleuchtetem, digitalem LCD-Display und RS485 Modbus-RTU Kommunikation und 2x S0 Impulsausgang (elektr.)
Mit einem minimalen Startstrom von nur 40mA und einer maximalen Dauerbelastbarkeit von 45A ist dieser Zähler aufgrund seines hohen Lastbereichs für unzählige Anwendungen im alltäglichen, sporadischen, mobilen oder auch industriellen Bedarf einsetzbar.
Hierbei handelt es sich um einen multifunktionalen Zweirichtungszähler, der sowohl die Bezugsenergie als auch die Abgabeenergie registriert und entsprechend mit allen zur Verfügung stehenden Werten ausgibt.
Das Wirkleistungszählwerk ist in drei Gruppen untergliedert, wobei das Hauptzählwerk in seiner Berechnung den jeweiligen Bedürfnissen angepasst werden kann. Darüber hinaus werden Import- (Bezugs-) und Exportwerte (Abgabewerte) in jeweils einer separaten kWh-Anzeige wiedergegeben. Weitere netzrelevante Werte können sowohl direkt über das LCD als auch via RS485 ausgelesen werden.
Das hintergrundbeleuchtete LCD-Display ist auch in dunklen Räumen stets gut ablesbar und macht diesen Zähler nicht nur in Mietobjekten für Abrechnungen, sondern auch für PV-Betreiber oder E-Auto-Ladestationen interessant.
Zur eindeutigen Zuordnung verfügt jeder Zähler über eine seitlich angebrachte Gerätenummer in Klartext und Barcode.
| Typ / Variante |
SDM120A |
SDM120D/DB |
SDM120Modbus |
| Schnittstellen |
S0 |
S0 |
S0 + RS485 |
|
Mess- / Berechnungsmethode des Gesamt- bzw. Totalzählwerks
|
1. Total = Import |
1. Total = Import |
1. Total = Import + Export
2. Total = Import
3. Total = Export
|
| Bedienung |
- |
- |
via Knopf und über RS485 |
| S0 LED Impulskonstante |
1000imp/kWh |
1000imp/kWh |
1000imp/kWh |
| Tastenfunktion |
Umblättern, Einstellen, Informationsanzeige |
| S0 LED Impulskonstante |
Import |
Import |
Import oder Export |
| S0 Impulsausgang (elektrisch) |
Import und Export (konfigurierbar) |
nein |
nein |
| Kommunikation |
keine |
keine |
RS485 (Modbus-RTU) |
| Baudrate |
- |
- |
1200/2400/4800/9600 |
| Displaybeleuchtung |
ja (blau) |
| Displaybeleuchtung |
nein |
SDM120D: nein
SDM120DB: ja (weiß bläulich)
|
ja (weiß bläulich) |
Typische Anwendungsbeispiele
- Verbrauchsüberwachung bei Camping, Ferienappartements, Garagenkomplexen, Büros, Untervermietungen, Einliegerwohnungen, Baustromverteilern, Verkaufswagen oder Verteilern auf Wochenmärkten
- PV-Anlagen zur Ertrags- und Eigenverbrauchsmessung aufgrund des Zweirichtungsmessverfahrens
- Energy-Management-Systeme, Prüfmessungen von Verteilungen
- Verbrauchsermittlung an Heizungen oder Pumpen
- Steuerungs- und Verteilerbau, Regeltechnik
- für Prüfmessungen bei geringen Platzverhältnissen
- Gebäudeautomation, Klimatechnik, BHKW
- Schaltanlagenbau, Gewerbe und Installationshandwerk
- allgemeine Verbrauchsmessungen in/von Unterverteilungen für Abrechnungen gegenüber Dritten geeignet
- geeichte/MID-zugelassene Ausführung für Abrechnungszwecke geeignet! Zulassung beträgt 8 Jahre ab Eichjahr.
Technische Daten
Rechtlicher Hinweis: Die Ausführung ist MID-zugelassen und für verbrauchsabhängige Abrechnungen gegenüber Dritten gesetzlich gültig. Die Eichgültigkeit der MID beträgt 8 Jahre ab dem Eichjahr.
